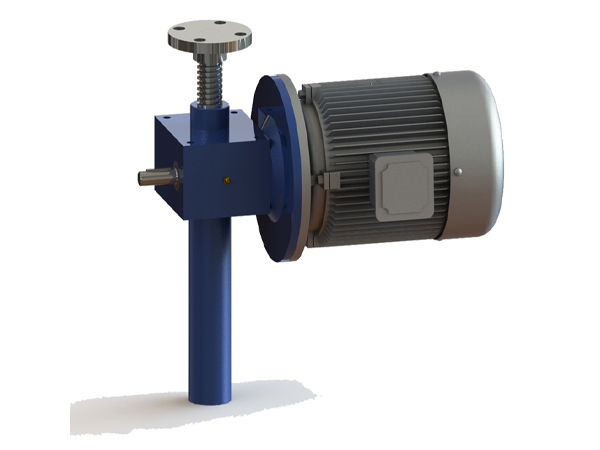

CS蝸輪絲桿升降機

CS型蝸輪絲桿升降機

CS系列蝸輪絲桿升降機（螺旋升降機）表面精密加工的獨特的外形結構，六面均可以定位，可以根據使用要求，按減速比不同有N型和L型可供選用，隨意拼裝組合，被歐洲人譽為“神奇的積木式魔塊”。該方形外形結構已獲得我公司“外觀設計專利”。低速重載可選用梯形絲杠高速輕載則可以選用滾珠絲杠；可以選用絲杠往復也可以選用螺母往復。

“N型”的升降機輸入軸每轉1圈，提升1㎜；“L型”的升降機輸入軸每轉1圈，提升0.25㎜，換算極其方便。絲桿升降機更大提升速度1.5m／min更高輸入轉速1500r／min，

CS絲桿升降機形式、規格的表示

機體規格：分為：CS2.5～CS500共9種，提升力依次為2.5KN～500KN。

傳動比：N 型——普通速比；L 型——慢速速比。

CS絲桿升降機結構形式：A 型——絲杠作軸向移動，不旋轉；B 型——螺母作軸向移動，絲杠作旋轉運動。

絲杠接頭類型：A型結構形式的絲杠頭部分為：1型（圓柱），2型（法蘭），3型（螺紋），4型（扁頭），5型（開口）共五種；B型結構形式的絲杠頭部分為：1型（圓柱），0型（無接頭）共二種。

附加要求（可選）

A型結構形式的附加要求有：滾珠絲杠型（B）、帶防轉裝置（P）、帶防護罩（S）共三種；

B型結構形式的附加要求有：滾珠絲杠型（B）、帶防護罩（S）共二種。
